터널굴착 예정단면이나 사면 및 구조물 기초 지반에 일정 깊이의 천공홀을 형성하여 상기 천공홀과 그 주변의 이완영역 및 균열·절리부에 그라우트 주입장치에 의한 그라우트의 주입을 통해 원지반의 강도를 증대시키는 강관을 이용한 그라우팅 방식의 지반보강장치에 있어서,

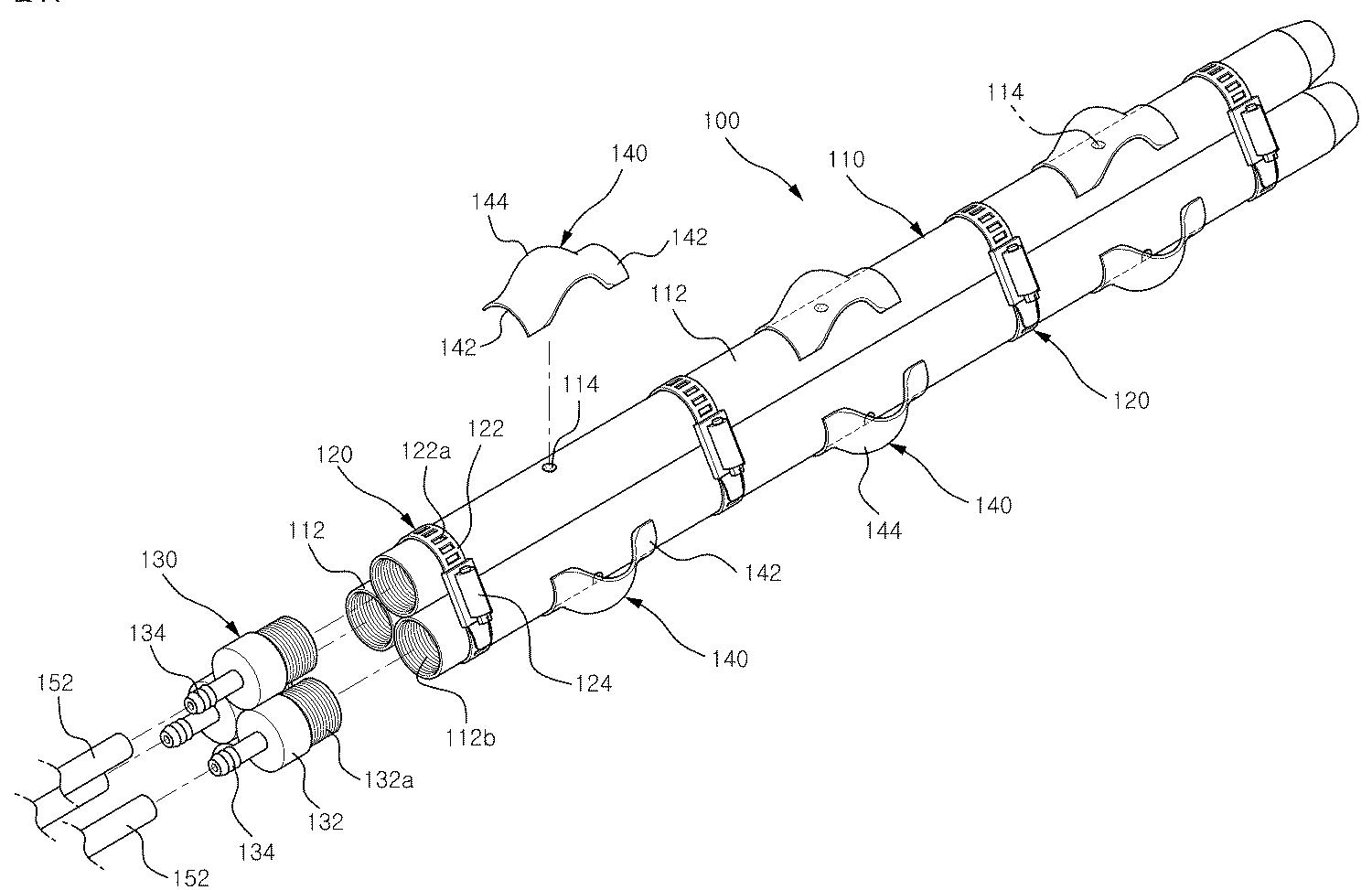

내부로 주입되는 그라우트의 분사가 이루어지는 다수의 분사공과 선단부 내주면 또는 외주면 각각에 나사부가 각각 형성된 3∼4개의 강관을 상호 면접되도록 다발지어 전체의 직경이 상기 천공홀에 비해 작게 형성한 다발강관;
상기 다발강관을 구성하는 3∼4개의 강관 전체 외주면를 일정 간격으로 감아 다발 상태로 매어 묶는 합성수지재 또는 금속재 재질의 고정밴드 또는 고정클램프 형태의 강관묶음부재;
상 기 다발강관을 구성하는 각각의 강관 선단부 내주면 또는 외주면 상의 나사부에 대응하는 나사부가 선단부의 외주면 또는 내주면 상에 형성되어 나사결합되어지되 그 후단에 그라우트 주입호스와 연결되는 호스연결밸브가 형성되어 상기 그라우트 주입호스를 통해 주입되는 그라우트를 상기 강관 각각의 내부로 주입하는 주입호스 연결커넥터;
상기 다발강관을 구성하는 강관의 외주에 일정 간격으로 다수 설치되어 상기 다발강관이 상기 천공홀의 중앙부에 위치되도록 상기 다발강관의 외주면과 상기 천공홀의 내주면 사이의 간격을 유지시키는 간격유지부재; 및
상 기 다발강관을 구성하는 강관 각각의 분사공은 외측의 정방향으로 형성되어 상기 각각의 분사공을 밀폐 또는 커버하되 상기 그라우트 주입에 따른 압력에 의해 분사공으로부터 이탈되는 밀폐부재를 포함하여 이루어진 것을 특징으로 하는 다발강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 1항
터널굴착 예정단면이나 사면 및 구조물 기초 지반에 일정 깊이의 천공홀을 형성하여 상기 천공홀과 그 주변의 이완영역 및 균열·절리부에 그라우트 주입장치에 의한 그라우트의 주입을 통해 원지반의 강도를 증대시키는 강관을 이용한 그라우팅 방식의 지반보강장치에 있어서,
내부로 주입되는 그라우트의 분사가 이루어지는 다수의 분사공과 선단부 내주면 또는 외주면 각각에 나사부가 각각 형성된 3∼4개의 강관을 상호 면접되도록 다발지어 전체의 직경이 상기 천공홀에 비해 작게 형성한 다발강관;
상기 다발강관을 구성하는 3∼4개의 강관 전체 외주면를 일정 간격으로 감아 다발 상태로 매어 묶는 합성수지재 또는 금속재 재질의 고정밴드 또는 고정클램프 형태의 강관묶음부재;
상 기 다발강관을 구성하는 각각의 강관 선단부 내주면 또는 외주면 상의 나사부에 대응하는 나사부가 선단부의 외주면 또는 내주면 상에 형성되어 나사결합되어지되 그 후단에 그라우트 주입호스와 연결되는 호스연결밸브가 형성되어 상기 그라우트 주입호스를 통해 주입되는 그라우트를 상기 강관 각각의 내부로 주입하는 주입호스 연결커넥터;
상기 다발강관을 구성하는 강관의 외주에 일정 간격으로 다수 설치되어 상기 다발강관이 상기 천공홀의 중앙부에 위치되도록 상기 다발강관의 외주면과 상기 천공홀의 내주면 사이의 간격을 유지시키는 간격유지부재; 및
상 기 다발강관을 구성하는 강관 각각의 분사공은 외측의 정방향으로 형성되어 상기 각각의 분사공을 밀폐 또는 커버하되 상기 그라우트 주입에 따른 압력에 의해 분사공으로부터 이탈되는 밀폐부재를 포함하여 이루어진 것을 특징으로 하는 다발강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 2항
삭제

청구항 3항
제 1 항에 있어서, 상기 간격유지부재는 길이 방향 양단이 상기 다발강관을 구성하는 강관에 대응하는 곡면 형태로 형성되어 용접을 통해 상기 강관의 외주면 상에 고정되는 고정부; 및
상 기 양단의 고정부 사이에 외측으로 볼록하게 형성되어 상기 고정부와 일체로 이루어지되 상기 다발강관이 천공홀의 중앙부에 위치되도록 상기 다발강관의 외주면과 천공홀의 내주면 사이의 간격을 유지시키는 간격유지부로 이루어진 것을 특징으로 하는 다발강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 4항
제 1 항에 있어서, 상기 간격유지부재는 상기 다발강관을 구성하는 강관의 외주면에 대응하는 곡선면으로 면첩촉되어 용접을 통해 상기 강관의 외주면에 결합되는 받침부재;
상 기 받침부재의 상부면 상에 일정 간격으로 이격 돌출되어지되 상기 천공홀의 내측 방향으로 하향 경사지게 형성되어 상기 다발강관이 천공홀의 중앙부에 위치되도록 상기 강관의 외주면과 천공홀의 내주면 사이의 간격을 유지시키는 한편 상기 다발강관을 천공홀에 삽입시에는 걸림없이 삽입되고 역방향에 대해서는 걸림이 이루어질 수 있도록 하는 쐐기부재; 및
상기 쐐기부재의 상부측 대향면 내측에 상호 대향되게 돌출 형성되는 상기 분사공을 보호하는 분사공 보호부재로 이루어진 것을 특징으로 하는 다발강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 5항
제 4 항에 있어서, 상기 간격유지부재는 상기 강관의 외주면에 일정 간격으로 설치되어지되 상기 분사공 보호부재가 상기 강관의 외주면 상에 형성된 상기 분사공의 상부측에 위치되도록 설치되는 것을 특징으로 하는 다발강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 6항
삭제

청구항 7항
삭제

청구항 8항
삭제

청구항 9항
제 1 항에 있어서, 상기 다발강관의 형성시 3개의 강관을 통해 다발강관을 형성하는 경우에는 동일 직경의 강관을 사용하여 상기 다발강관의 단면 형태가 정삼각형 구조로 형성되도록 한 것을 특징으로 하는 다발강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 10항
제 1 항에 있어서, 상기 다발강관의 형성시 4개의 강관을 통해 다발강관을 형성하는 경우에는 동일 직경의 강관 4개를 상호 면접되도록 하여 마름모꼴 구조로 형성하거나 상호 대향되는 강관은 동일 직경으로 구성하되 상기 상하 동일 직경의 강관과 좌우 동일 직경의 강관은 다른 직경으로 이루어져 상기 다발강관의 단면 형태가 정사각형 구조로 형성되도록 한 것을 특징으로 하는 다발강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 11항
제 1 항, 제 3 항, 제 4 항, 제 5 항, 제 9 항 및 제 10 항 중 어느 한 항의 장치를 통해 터널굴착 예정단면이나 사면 및 구조물 기초 지반에 형성된 천공홀과 그 주변의 이완영역 및 균열·절리부에 그라우트를 주입하여 원지반의 강도를 증대시키는 다발강관을 이용한 그라우팅 방식의 지반보강공법.

본 발명은 다발강관을 이용한 그라우팅 방식의 지반보강장치 및 이를 통한 지반보강공법에 관한 것으로, 3∼4개의 강관을 다발지어 강관묶음부재를 통해 하나로 매어 다발강관을 구성함으로써 강관의 강성을 향상시켜 다발강관의 좌굴을 방지할 수 있도록 함에 그 목적이 있다. 이를 위해 구성되는 본 발명은 터널굴착 예정단면이나 사면 및 구조물 기초 지반에 일정 깊이의 천공홀을 형성하여 천공홀과 그 주변의 이완영역 및 균열·절리부에 그라우트 주입장치에 의한 그라우트의 주입을 통해 원지반의 강도를 증대시키는 강관을 이용한 그라우팅 방식의 지반보강장치에 있어서, 내부로 주입되는 그라우트의 분사가 이루어지는 다수의 분사공과 선단부 내주면 또는 외주면 각각에 나사부가 각각 형성된 3∼4개의 강관을 상호 면접되도록 다발지어 전체의 직경이 천공홀에 비해 작게 형성한 다발강관; 다발강관을 구성하는 3∼4개의 강관 전체 외주면를 일정 간격으로 감아 다발 상태로 매어 묶는 강관묶음부재; 및 다발강관을 구성하는 각각의 강관 선단부 내주면 또는 외주면 상의 나사부에 대응하는 나사부가 선단부의 외주면 또는 내주면 상에 형성되어 나사결합되어지되 그 후단에 그라우트 주입호스와 연결되는 호스연결밸브가 형성되어 그라우트 주입호스를 통해 주입되는 그라우트를 강관 각각의 내부로 주입하는 주입호스 연결커넥터를 포함한 구성으로 이루어진다.
