(a) 사면 및 구조물 기초 지반에 일정 깊이로 천공홀을 천공하는 단계;

청구항 1항
(a) 사면 및 구조물 기초 지반에 일정 깊이로 천공홀을 천공하는 단계;

청구항 2항
(b) 단계(a) 과정에서 천공된 천공홀 상에 일정길이의 합성수지재로 이루어져 외주면 상에는 그라우트의 분출이 이루어지는 분출공이 다수 형성된 보강관, 상기 보강관의 내부에 삽입 설치되는 이형철근, 상기 보강관의 후단에 체결되어 후단을 커버하는 후단캡, 상기 보강관의 내부에 삽입 설치되어지되 길이가 다른 다수의 내부 그라우트 주입호스 및 상기 천공홀 상에 삽입 설치된 보강관의 외주면으로 설치되는 길이가 다른 다수의 외부 그라우트 주입호스로 이루어진 보강재를 삽입 설치하는 단계;

청구항 3항
(c) 단계(b) 과정을 통해서 상기 보강재를 천공홀 상에 삽입 설치한 후 상기 보강관의 선단 입구를 폐쇄함과 아울러 상기 천공홀의 입구를 코킹재를 통해 코킹처리하는 단계;

청구항 4항
(d) 단계(c) 과정의 코킹 후에 상기 외부 그라우트 주입호스를 통해 그라우트를 상기 천공홀 상에 주입한 다음 상기 천공홀 상에 주입된 그라우트가 굳기 전에 상기 내부 그라우트 주입호스를 통해 그라우트를 상기 보강관의 내부에 주입하여 상기 보강관의 내부는 물론 천공홀과 그 주변의 이완영역 및 균열·절리부로 그라우트의 주입이 이루어지도록 하는 단계; 및

청구항 5항
(e) 단계(d) 과정을 통해서 그라우트를 주입하여 일정시간 양생한 후 상기 천공홀의 입구에 지압판을 설치 고정하는 단계를 포함한 구성으로 이루어진 복합 쏘일네일링공법.

청구항 6항
(a) 사면 및 구조물 기초 지반에 일정 깊이로 천공홀을 천공하는 단계;

청구항 7항
(b) 단계(a) 과정에서 천공된 천공홀 상에 외주면 상에 그라우트의 분출이 이루어지는 분출공이 다수 형성된 보강관, 상기 보강관의 후단에 체결 결합되어 후단을 커버하는 후단캡, 상기 보강관의 내부에 삽입 설치되는 이형철근 및 상기 천공홀 상에 삽입 설치된 보강관의 외주면으로 설치되는 길이가 다른 다수의 외부 그라우트 주입호스로 이루어진 보강재를 삽입 설치하는 단계;

청구항 8항
(c) 단계(b) 과정을 통해서 상기 보강재를 천공홀 상에 삽입 설치한 후 상기 천공홀의 입구를 코킹재를 통해 코킹하는 단계;

청구항 9항
(d) 단계(c) 과정을 통해 상기 천공홀 입구를 코킹한 후 상기 보강관의 선단에 그라우트 공급호스와 연결되는 호스연결밸브가 형성되어 상기 그라우트 공급호스를 통해 주입되는 그라우트를 상기 보강관의 내부로 주입하는 연결커넥터를 연결하는 단계;

청구항 10항
(e) 단계(d) 과정을 통해 연결커넥터를 연결한 후 상기 외부 그라우트 주입호스를 통해 그라우트를 상기 천공홀의 내부에 주입하는 한편 상기 천공홀의 내부로 주입된 그라우트가 굳기 전에 그라우트를 보강관의 내부에 압력 주입하는 가운데 상기 보강관의 내부는 물론 천공홀과 그 주변의 이완영역 및 균열·절리부로 그라우트의 주입이 이루어지도록 하는 단계; 및

청구항 11항
(f) 단계(e)의 과정을 통해서 그라우트를 주입하여 일정시간 양생한 후 상기 천공홀의 입구에 지압판을 설치 고정하는 단계로 이루어진 복합 쏘일네일링공법.

청구항 12항

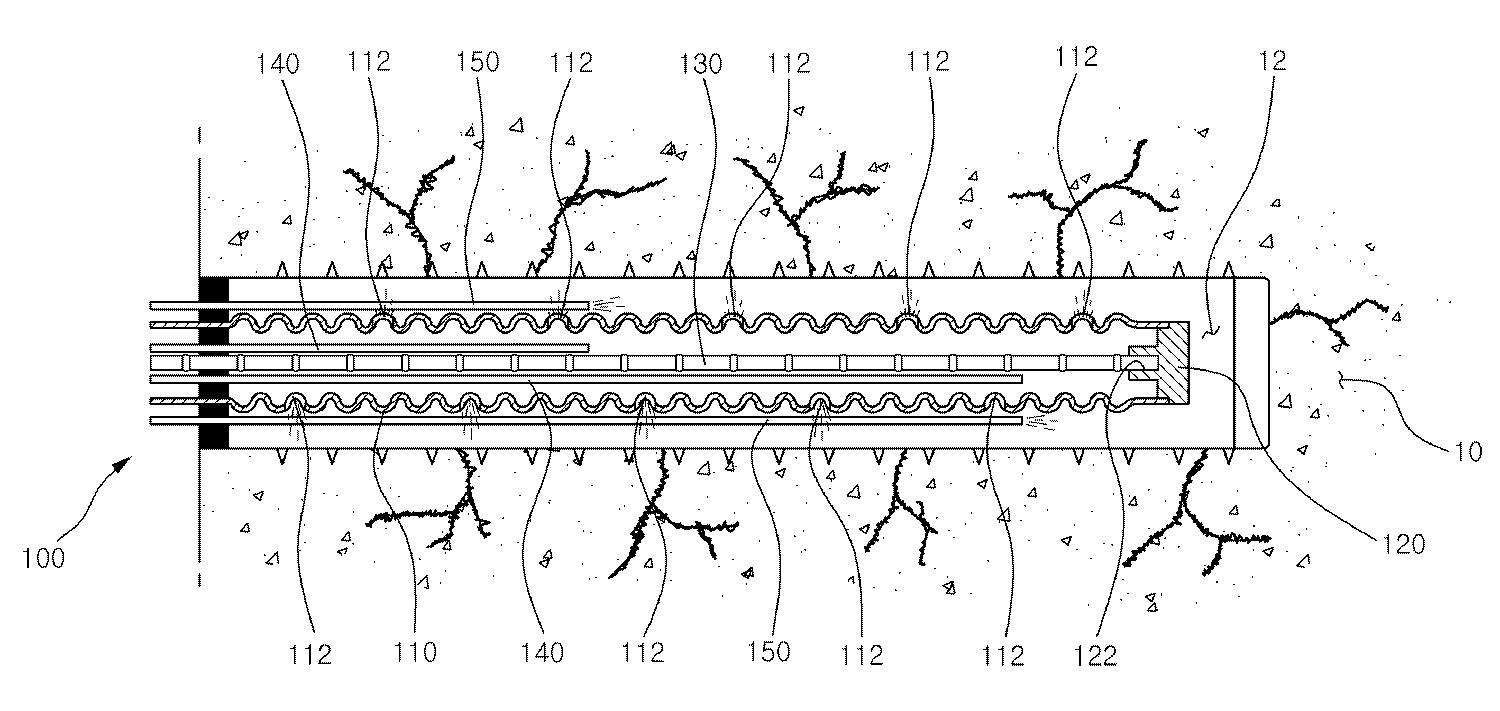

사면 및 구조물 기초 지반에 일정 깊이로 천공된 천공홀 상에 삽입 설치되어 주입되는 그라우트를 통해 상기 천공홀과 그 주변의 이완영역 및 균열·절리부를 그라우팅 처리하여 지반이 보강되도록 하기 위해서 파이프 형태이며 외주면 상에는 그라우트가 분출되는 분출공이 관통 형성된 보강관이 상기 천공홀에 설치되고, 상기 보강관에 그라우트의 주입시 내부에 압이 형성되도록 상기 보강관의 후단에 후단캡이 체결되는 한편 상기 보강관의 선단에는 연결커넥터가 체결되고, 상기 보강관의 내부에 삽입된 상태에서 끝단이 후단캡의 고정홈에 고정되는 이형철근이 설치되고, 상기 보강관의 내부 및 외부에는 각각 내부 그라우트 주입호스 및 외부 그라우트 주입호스가 설치되는 지반보강장치에 있어서,

청구항 13항
상기 보강관은 일정 피치 간격을 두고 주름진 주름관 형태로 형성되되 상기 후단캡과 연결커넥터가 조립되는 후단 및 선단의 일정 구간은 주름이 없는 원통 형태로 형성이 되고, 상기 후단캡에는 상기 내부 주입호스의 끝단이 보강관의 외부에 위치된 상태에 있게 하는 삽입홈이 형성되는 한편 상기 삽입홈에 끼워진 내부 주입호스의 끝을 보호하는 호스보호커버가 간살을 매개로 후단캡 몸체로부터 일정간격 떨어진 위치에 일체로 형성되고, 상기 연결커넥터 상에는 상기 보강관의 내부로 그라우트가 주입되게 하는 그라우트 공급호스가 연결되는 호스연결밸브가 형성되어, 상기 그라우트 공급호스를 통해서는 보강관의 내부에 그라우트가 주입되는 한편 내부 그라우트 주입호스를 통해서는 보강관 외부의 후단캡 주변에 그라우트가 주입되고 외부 그라우트 주입호스를 통해서는 보강관 외부 주변에 그라우트가 주입되게 구성된 것을 특징으로 하는 복합 쏘일네일링 지반보강장치.

청구항 14항
(a) 사면 및 구조물 기초 지반에 일정 깊이로 천공홀을 천공하는 단계;

청구항 15항
(b) 단계(a) 과정에서 천공된 천공홀 상에 외주면 상에 그라우트의 분출이 이루어지는 분출공이 다수 형성된 보강관과 상기 보강관의 내부에 삽입 설치되는 이형철근과 상기 보강관의 후단에 체결 결합되어 후단을 커버하는 후단캡과 상기 보강관의 선단으로부터 상기 후단캡을 관통하여 결합된 내부 그라우트 주입호스 및 상기 천공홀 상에 삽입 설치된 보강관의 외주면으로 설치되는 외부 그라우트 주입호스로 이루어진 보강재를 삽입 설치하는 단계;

청구항 16항
(c) 단계(b) 과정을 통해서 상기 보강재를 천공홀 상에 삽입 설치한 후 상기 천공홀의 입구를 코킹재를 통해 코킹하는 단계;

청구항 17항
(d) 단계(c) 과정을 통해 상기 천공홀 입구를 코킹한 후 상기 보강관의 선단에 그라우트 공급호스와 연결되는 호스연결밸브가 형성되어 상기 그라우트 공급호스를 통해 주입되는 그라우트를 상기 보강관의 내부로 주입하는 연결커넥터를 연결하는 한편 상기 내부 그라우트 주입호스를 상기 연결커넥터의 선단으로 노출시키는 단계;

청구항 18항
(e) 단계(d) 과정에서 연결된 상기 연결커넥터의 호스연결밸브와 내부 그라우트 주입호스 및 외부 그라우트 주입호스 각각에 그라우트 공급호스를 연결하되 상기 내부 그라우트 주입호스와 외부 그라우트 주입호스를 통해 상기 천공홀의 내부에 그라우트를 주입한 다음 상기 천공홀에 주입된 그라우트가 굳기 전에 상기 보강관의 내부로 그라우트를 주입하여 천공홀과 그 주변의 이완영역 및 균열·절리부로 그라우트의 주입이 이루어지도록 하는 단계; 및

청구항 19항
(f) 단계(e)의 과정을 통해서 그라우트를 주입하여 일정시간 양생한 후 상기 천공홀의 입구에 지압판을 설치 고정하는 단계로 이루어진 복합 쏘일네일링공법.

본 발명은 복합 쏘일네일링 지반보강장치 및 이를 이용한 복합 쏘일네일링공법에 관한 것으로, 주름이 형성된 합성수지재의 주름관과 이형철근으로 이루어진 구조의 보강재를 지반의 천공홀에 삽입 설치하여 그라우트를 압력 주입함으로써 절토사면의 전체적인 전단강도를 증가시켜 지반보강효과와 경제성을 극대화할 수 있도록 함에 그 목적이 있다. 이를 위해 구성되는 본 발명은 사면 및 구조물 기초 지반에 일정 깊이로 천공된 천공홀 상에 삽입 설치되어 주입되는 그라우트를 통해 천공홀과 그 주변의 이완영역 및 균열·절리부를 그라우팅 처리하여 지반을 보강하는 지반보강장치에 있어서, 일정길이의 파이프 형태로 이루어지되 외주면 상에는 내외로 관통되어 내부로 주입된 그라우트의 분출이 이루어지는 다수의 분출공이 형성된 보강관; 보강관의 후단에 체결 결합되어 그라우트의 주입시 보강관의 내부에 압이 형성되도록 하되 내측 중심에는 고정홈이 형성된 후단캡; 보강관의 내부에 삽입 설치되어 끝단이 후단캡의 고정홈 상에 삽입 고정되어지되 일정길이로 이루어진 이형철근; 보강관의 내부에 그 길이가 다르게 설치되어 그라우트를 보강관의 내부에 주입되도록 하는 다수의 내부 그라우트 주입호스; 및 보강관의 외주면 상에 그 길이가 다르게 설치되어 그라우트를 천공홀의 내부에 주입되도록 하는 외부 그라우트 주입호스를 포함한 구성으로 이루어진다.
