지지 강재틀(50)의 바닥부(122)를 이루는 제 1 수평 강재봉(120)과, 상기 제 1 수평 강재봉(120)의 길이방향으로 연장형성되고, 콘크리트 벽체(10)에 매설되는 U자 형상의 콘크리트 연결부(130)와, 상기 콘크리트 연결부(130)의 일측으로 연장형성되고, 제 1 수직 강재봉(170)의 각도를 조절하는 L자 형상의 각도조절용 강재(140)와, 상기 각도조절용 강재(140)의 상측으로 연장형성되고, 지지 강재틀(50)의 전면부(172)를 이루는 제 1 수직 강재봉(170)으로 이루어진 제 1 지지틀;과,
지지 강재틀(50)의 바닥부(122)를 이루는 제 2 수평 강재봉(190)과, 상기 제 2 수평 강재봉(190)의 길이방향으로 연장형성된 L자 형상의 굴절용 강재(200)와, 상기 굴절용 강재(200)의 상측으로 연장형성되고, 지지 강재틀(50)의 바닥부(122)를 이루는 제 2 수직 강재봉(210)으로 이루어진 제 2 지지틀(180); 및,
상기 제 1,2 수평 강재봉(120,190) 및 제 1,2 수직 강재봉(170,210)에 결합되는 강봉(240);을 포함하여 구성된 것을 특징으로 하는 보강토 옹벽용 Ｌ자형 지지 강재틀.

청구항 1항
지지 강재틀(50)의 바닥부(122)를 이루는 제 1 수평 강재봉(120)과, 상기 제 1 수평 강재봉(120)의 길이방향으로 연장형성되고, 콘크리트 벽체(10)에 매설되는 U자 형상의 콘크리트 연결부(130)와, 상기 콘크리트 연결부(130)의 일측으로 연장형성되고, 제 1 수직 강재봉(170)의 각도를 조절하는 L자 형상의 각도조절용 강재(140)와, 상기 각도조절용 강재(140)의 상측으로 연장형성되고, 지지 강재틀(50)의 전면부(172)를 이루는 제 1 수직 강재봉(170)으로 이루어진 제 1 지지틀;과,
지지 강재틀(50)의 바닥부(122)를 이루는 제 2 수평 강재봉(190)과, 상기 제 2 수평 강재봉(190)의 길이방향으로 연장형성된 L자 형상의 굴절용 강재(200)와, 상기 굴절용 강재(200)의 상측으로 연장형성되고, 지지 강재틀(50)의 바닥부(122)를 이루는 제 2 수직 강재봉(210)으로 이루어진 제 2 지지틀(180); 및,
상기 제 1,2 수평 강재봉(120,190) 및 제 1,2 수직 강재봉(170,210)에 결합되는 강봉(240);을 포함하여 구성된 것을 특징으로 하는 보강토 옹벽용 Ｌ자형 지지 강재틀.

청구항 2항
제 1항에 있어서,
상기 제 1 지지틀은,
일측에 나사선이 형성되고 일면에 다수개의 제 1 삽입홈(121)이 구비되며, 지지 강재틀(50)의 바닥부(122)를 이루는 제 1 수평 강재봉(120)과, 일측에 나사선이 형성되고, 일면에 다수개의 제 2 삽입홈(171)이 구비되며, 지지 강재틀(50)의 전면부(172)를 이루는 제 1 수직 강재봉(170)과, 내주면에는 제 1 수평 강재봉(120)의 나사선과 맞물리는 암 나선홈이 구비되고, 일면에는 다수개의 관통홀(70)이 구비된 제 1 라운딩 패널(151)이 설치된 제 1 수평 체결부(150)와, 내주면에는 제 1 수직 강재봉(170)의 나사선과 맞물리는 암 나선홈이 구비되고 일면에는 다수개의 관통홀(70)이 구비된 제 2 라운딩 패널(161)이 설치된 제 1 수직 체결부(160)로 이루어져 힌지(60)에 의해 결합되는 각도조절용 강재(140)와, 상기 힌지(60)에 결합되어 각도조절용 강재(140)의 외측으로 돌출되며 연결홀이 구비된 콘크리트 연결부(130)를 포함하여 이루어지고,
상기 제 2 지지틀은,
일측에 나사선이 형성되고 일면에 다수개의 제 3 삽입홈(191)이 구비되며, 지지 강재틀(50)의 바닥부(122)를 이루는 제 2 수평 강재봉(190)과, 일측에 나사선이 형성되고, 일면에 다수개의 제 4 삽입홈(211)이 구비되며, 지지 강재틀(50)의 전면부(172)를 이루는 제 2 수직 강재봉(210)과, 내주면에는 제 2 수평 강재봉(190)의 나사선과 맞물리는 암 나선홈이 구비되고, 일면에는 다수개의 관통홀(70)이 구비된 제 3라운딩 패널이 설치된 제 2 수평 체결부(220)와, 내주면에는 제 2 수직 강재봉(210)의 나사선과 맞물리는 암 나선홈이 구비되고 일면에는 다수개의 관통홀(70)이 구비된 제 4 라운딩 패널(231)이 설치된 제 2 수직 체결부(230)로 이루어져 힌지(60)에 의해 결합되는 각도조절용 강재(140')를 포함하여 이루어지며,
상기 제 1,2 수평 강재봉(120,190) 및 제 1,2 수직 강재봉(170,210)에 형성된 삽입홈(121,171,191,211)에 삽입결합되는 강봉(240)을 포함하여 구성된 것을 특징으로 하는 보강토 옹벽용 Ｌ자형 지지 강재틀.

본 고안은 보강토 옹벽용 Ｌ자형 지지 강재틀에 관한 것으로, 보강토 옹벽이 안정성 있는 각도로 축조되고 콘크리트 벽체와 지지 강재틀이 일체화됨에 따라 축조된 옹벽이 변형되거나 붕괴되지 않고 견고성 및 안정성을 지속적으로 유지할 수 있도록 함을 목적으로 한다.

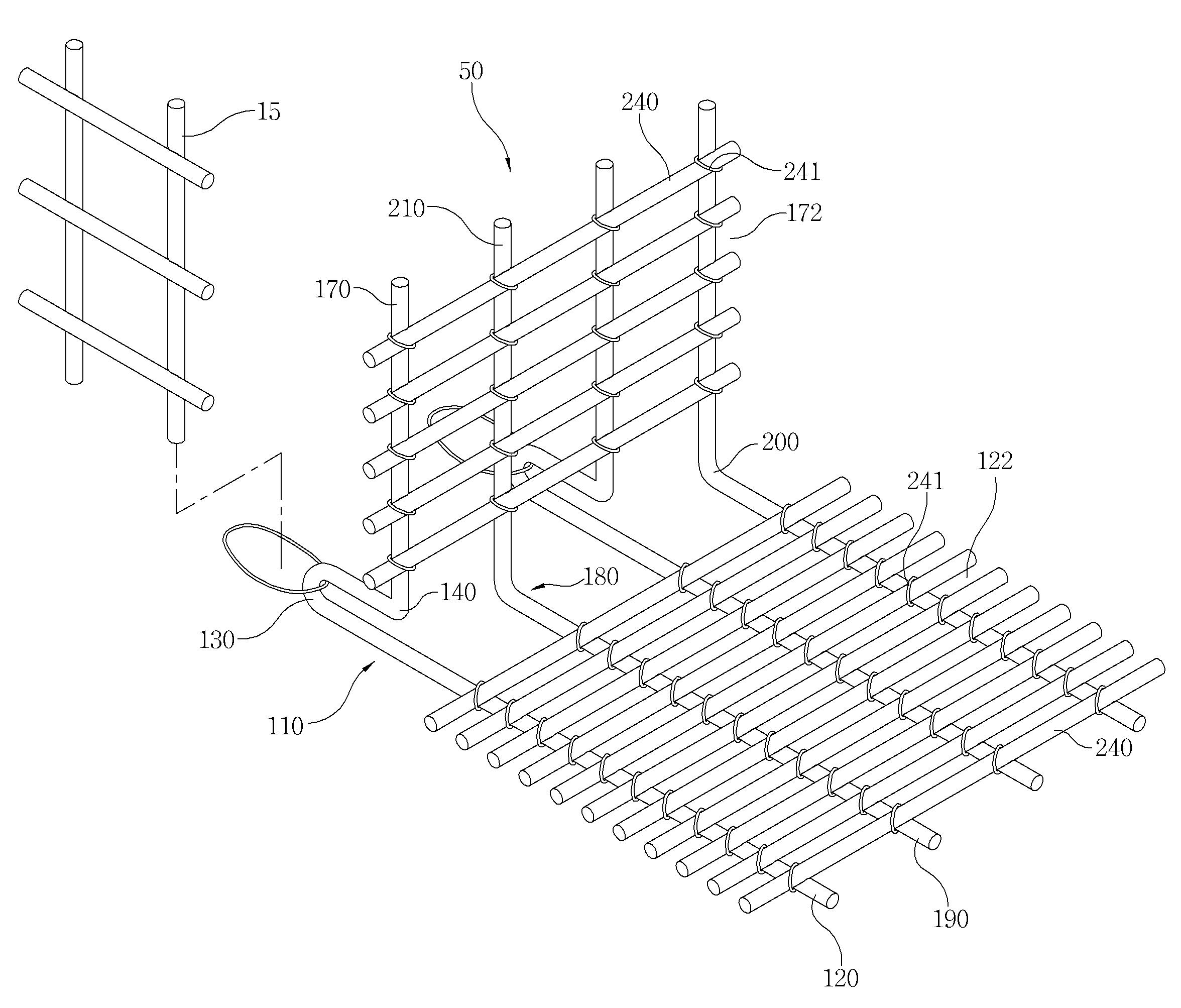

본 고안에 의한 보강토 옹벽용 Ｌ자형 지지 강재틀은, 지지 강재틀(50)의 바닥부(122)를 이루는 제 1 수평 강재봉(120)과, 상기 제 1 수평 강재봉(120)의 길이방향으로 연장형성되고, 콘크리트 벽체(10)에 매설되는 U자 형상의 콘크리트 연결부(130)와, 상기 콘크리트 연결부(130)의 일측으로 연장형성되고, 제 1 수직 강재봉(170)의 각도를 조절하는 L자 형상의 각도조절용 강재(140)와, 상기 각도조절용 강재(140)의 상측으로 연장형성되고, 지지 강재틀(50)의 전면부(172)를 이루는 제 1 수직 강재봉(170)으로 이루어진 제 1 지지틀;과,
지 지 강재틀(50)의 바닥부(122)를 이루는 제 2 수평 강재봉(190)과, 상기 제 2 수평 강재봉(190)의 길이방향으로 연장형성된 L자 형상의 굴절용 강재(200)와, 상기 굴절용 강재(200)의 상측으로 연장형성되고, 지지 강재틀(50)의 바닥부(122)를 이루는 제 2 수직 강재봉(210)으로 이루어진 제 2 지지틀(180); 및,
상기 제 1,2 수평 강재봉(120,190) 및 제 1,2 수직 강재봉(170,210)에 결합되는 강봉(240);을 포함하여 구성된 것을 특징으로 한다.
