본 발명은 PC 강연선을 이용한 그라운드 앵커 구조에 관한 것으로, 본 발명은 연결구를 구비함으로써 여러가닥을
사용하는 일반적인 그라운드 앵커에서 강연선의 길이가 동일하게 되므로 인장강연선의 늘음량에 대한 관리가 용
이하게 이루어질 수 있으며, 고정강연선과 인장강연선의 연결부분에 발생하는 집중하중에도 연결구가 내하체 역
할을 동시에 함으로 미세균열을 억제하여 정착 고정부의 정착 고정력을 높여 지반보강 효율을 현저히 증대시킬
수 있도록 함에 그 목적이 있다.

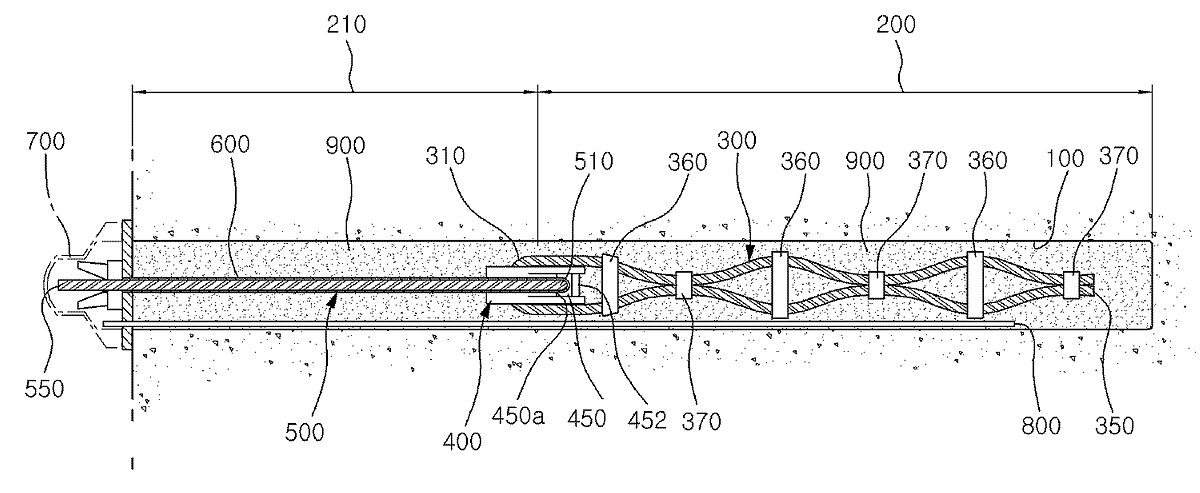

이를 위해 구성되는 본 발명에 따른 PC 강연선을 이용한 그라운드 앵커 구조는 일정길이를 가지는 PC 강연선으로
이루어지며, 지반을 보강하기 위한 그라운드 앵커 구조에서 지반에 일정깊이로 천공된 천공홀의 최 내측에 일단
이 위치되고, 말단이 상기 천공홀의 중간부분에 위치하여 정착장부를 형성하는 고정강연선; 일정길이를 가지는
PC 강연선으로 이루어지며, 상기 고정강연선의 말단과 일단이 연결되며, 말단이 상기 천공홀의 외부로 일정길이
노출되어 자유장부를 형성하는 인장강연선; 상기 인장강연선의 일단으로부터 말단 측으로 일정길이에 대하여 감
싸도록 설치되어 인장강연선의 외면을 보호하는 한편 상기 인장강연선에 작용하는 인장력을 전달할 수 있는 인장
보강구간을 형성하는 보호관; 상기 천공홀의 외부로 노출된 인장강연선을 인장된 상태로 고정하는 인장강연선 고
정장치; 일단이 상기 천공홀의 최 내측으로부터 일정길이 떨어져 위치하고 말단이 상기 천공홀의 외부로 노출되
는 그라우팅관; 및 상기 인장강연선의 인장력이 유지된 상태에서 상기 천공홀 내 측에 그라우팅되어 상기 인장강
연선의 프리텐션에 의해 발생된 인장력이 압축력으로 작용하는 그라우트재를 포함하여 구성되는 PC 강연선을 이
용한 그라운드 앵커 구조에 있어서, 상기 고정강연선과 인장강연선은 일단에 벤딩부가 만곡 형성되고 말단에 일
정간격을 가지는 두 갈래로 이루어지는 자유단부가 형성되는 U 밴드 타입으로 구비되는 한편, 상기 고정강연선과
인장강연선은 상호 대향되는 각 벤딩부를 연결하는 연결구를 통하여 연결고정되는 구성으로 이루어진다.
