대표청구항

터널굴착 예정단면이나 사면 및 구조물 기초 지반에 직천공을 통한 강관의 설치 또는 일정 깊이의 천공홀을 형성하여 상기 강관의 설치 후 상기 천공홀과 그 주변의 이완영역 및 균열·절리부에 그라우트 주입장치에 의한 그라우트의 주입을 통해 원지반의 강도를 증대시키는 강관을 이용한 그라우팅 방식의 지반보강장치에 있어서,
상기 천공홀의 내부에 삽입 설치되어지되 그 외주면에는 내부로 주입되는 그라우트의 분사가 이루어지는 다수의 분사공이 형성된 강관;
상기 강관의 내경에 대응하는 외부 둘레를 갖는 직경으로 형성되어지되 강관의 내부에 삽입 설치되어 강관의 강성을 보강하는 한편 열십자 또는 삼각형의 형태로 이루어져 강관의 내부를 다수의 영역으로 분할하는 보강플레이트;
상 기 강관의 선단 내부에 삽입 설치되어지되 선단이 개방되어 상기 그라우트 주입장치에 의해 주입되는 그라우트의 유입이 이루어지는 파이프 형태의 어댑터 본체와 상기 어댑터 본체의 후면에 구성되어지되 상기 보강플레이트에 의해 분할된 강관 내부의 분할영역 각각에 그라우트의 분할 주입이 이루어지도록 배열 구성된 다수의 그라우트 주입관으로 이루어진 그라우트 분할 어댑터; 및
상기 강관의 선단부에 나사 결합을 통해 결합되어지되 그라우트 주입호스가 연결되어 상기 그라우트 주입호스를 통해 주입되는 그라우트를 상기 그라우트 분할 어댑터를 통해 강관 내부로 주입하는 주입호스 커넥터를 포함하여 이루어진 것을 특징으로 하는 복합 강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 1항
터널굴착 예정단면이나 사면 및 구조물 기초 지반에 직천공을 통한 강관의 설치 또는 일정 깊이의 천공홀을 형성하여 상기 강관의 설치 후 상기 천공홀과 그 주변의 이완영역 및 균열·절리부에 그라우트 주입장치에 의한 그라우트의 주입을 통해 원지반의 강도를 증대시키는 강관을 이용한 그라우팅 방식의 지반보강장치에 있어서,
상기 천공홀의 내부에 삽입 설치되어지되 그 외주면에는 내부로 주입되는 그라우트의 분사가 이루어지는 다수의 분사공이 형성된 강관;
상기 강관의 내경에 대응하는 외부 둘레를 갖는 직경으로 형성되어지되 강관의 내부에 삽입 설치되어 강관의 강성을 보강하는 한편 열십자 또는 삼각형의 형태로 이루어져 강관의 내부를 다수의 영역으로 분할하는 보강플레이트;
상 기 강관의 선단 내부에 삽입 설치되어지되 선단이 개방되어 상기 그라우트 주입장치에 의해 주입되는 그라우트의 유입이 이루어지는 파이프 형태의 어댑터 본체와 상기 어댑터 본체의 후면에 구성되어지되 상기 보강플레이트에 의해 분할된 강관 내부의 분할영역 각각에 그라우트의 분할 주입이 이루어지도록 배열 구성된 다수의 그라우트 주입관으로 이루어진 그라우트 분할 어댑터; 및
상기 강관의 선단부에 나사 결합을 통해 결합되어지되 그라우트 주입호스가 연결되어 상기 그라우트 주입호스를 통해 주입되는 그라우트를 상기 그라우트 분할 어댑터를 통해 강관 내부로 주입하는 주입호스 커넥터를 포함하여 이루어진 것을 특징으로 하는 복합 강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 2항
제 1 항에 있어서, 상기 강관의 분사공은 상기 보강플레이트에 의해 분할된 상기 강관 내부의 분할영역 각각에 대응하는 위치에 형성되어지되 상기 강관의 선단부로부터 후단부에 일정 간격의 스크류 형태의 배열로 형성된 것을 특징으로 하는 복합 강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 3항
삭제

청구항 4항
삭제

청구항 5항
제 2 항에 있어서, 상기 주입호스 커넥터는 상기 강관의 선단부 외주면 상에 형성된 나사부에 대응하여 내주면에 나사부가 형성되어 상기 강관의 선단부에 나사 결합되는 커넥터 본체; 및
상기 커넥터 본체의 전면 중심에 일정 길이로 형성되어 상기 그라우트 주입장치의 그라우트 주입호스의 연결이 이루어지는 호스 연결관으로 이루어진 것을 특징으로 하는 복합 강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 6항
제 1 항, 제 2 항 또는 제 5 항 중 어느 한 항에 있어서, 상기 강관에 형성된 분사공 각각의 외측인 강관의 외주면 상에 상기 분사공을 커버하여 직천공에 의한 강관의 설치 또는 상기 강관을 천공홀 상에 삽입시 이물질의 유입을 방지하는 한편 상기 그라우트의 주입시 상기 강관의 내부를 충진한 후 가압되는 압력에 의해 터져 상기 강관 내부의 그라우트가 천공홀 내부로 분출되도록 하는 분사공 커버 테이프가 더 구성된 것을 특징으로 하는 복합 강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 7항

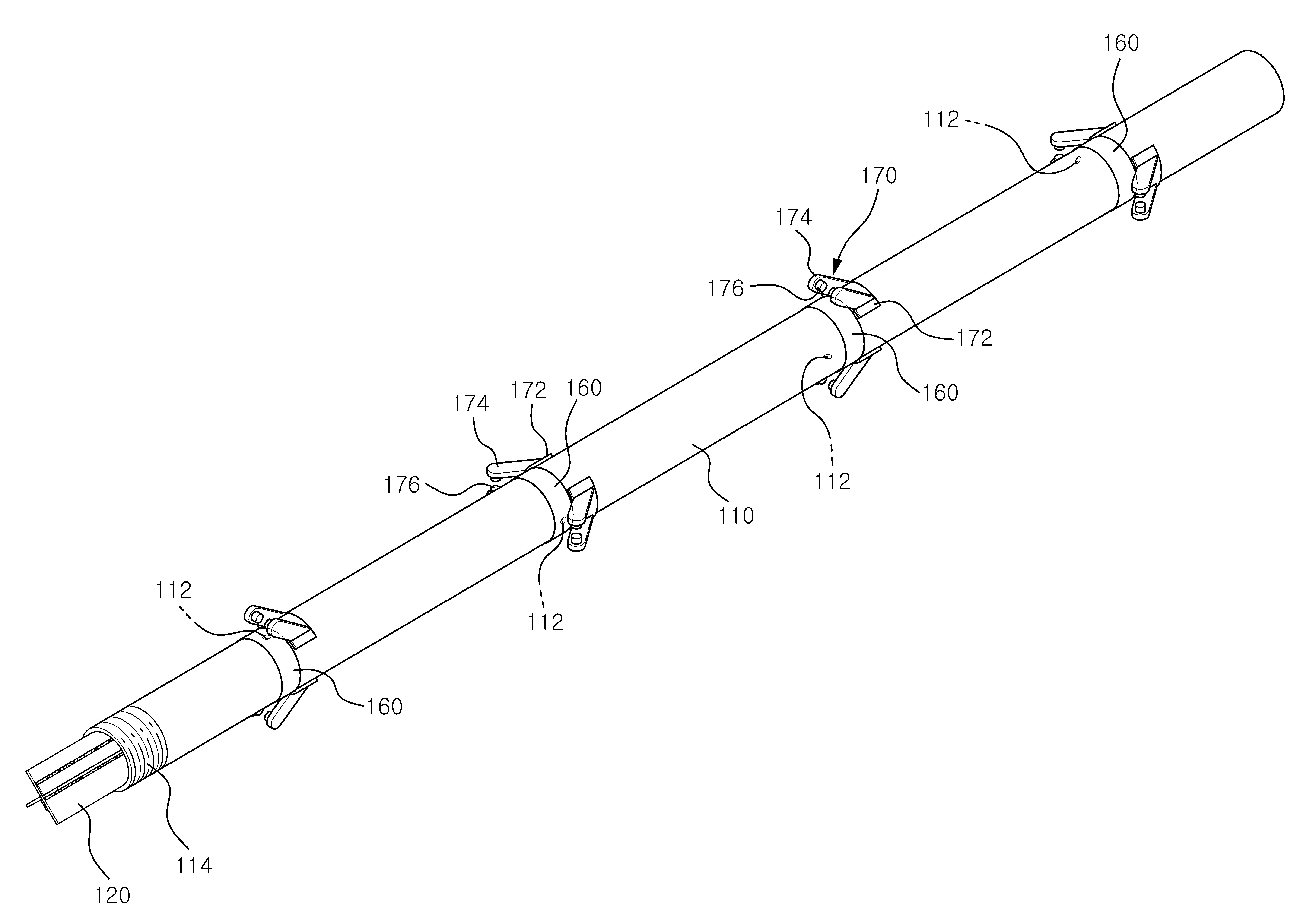

제 6 항에 있어서, 상기 강관의 길이 방향 외주면에는 일정 간격으로 다수 설치되어 상기 강관이 상기 천공홀의 중앙부에 위치되도록 상기 강관의 외주면과 천공홀의 내주면 간격을 유지시키는 간격유지부재가 더 구성된 것을 특징으로 하는 복합 강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 8항
제 7 항에 있어서, 상기 간격유지부재는 상기 강관의 외주면에 대응하는 곡선면으로 면첩촉되어 용접을 통해 상기 강관의 외주면에 결합되는 받침부재;
상 기 받침부재의 상부면 상에 일정 간격으로 이격 돌출되어지되 상기 천공홀의 내측 방향으로 하향 경사로 형성되어 상기 강관이 상기 천공홀의 중앙부에 위치되도록 상기 강관의 외주면과 천공홀의 내주면 사이의 간격을 유지시키는 한편 상기 강관을 상기 천공홀에 삽입시에는 걸림없이 삽입되고 역방향에 대해서는 걸림이 이루어질 수 있도록 하는 쐐기부재; 및
상기 쐐기부재의 상부측 대향면 내측에 상호 대향되게 돌출 형성되는 분사공 보호부재로 이루어진 것을 특징으로 하는 복합 강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 9항
제 8 항에 있어서, 상기 간격유지부재는 상기 강관의 외주면에 일정 간격으로 설치되어지되 상기 분사공 보호부재가 상기 강관의 외주면 상에 형성된 상기 분사공의 상부측에 위치되도록 설치되는 것을 특징으로 하는 복합 강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 10항
제 7 항에 있어서, 상기 간격유지부재는 길이 방향 양단이 상기 강관에 대응하는 곡면 형태로 형성되어 용접을 통해 상기 강관의 외주면 상에 고정되는 고정부; 및
상 기 양단의 고정부 사이에 외측으로 볼록하게 형성되어 상기 고정부와 일체로 이루어지되 상기 강관이 상기 천공홀의 중앙부에 위치되도록 상기 강관의 외주면과 천공홀의 내주면 사이의 간격을 유지시키는 간격유지부로 이루어진 것을 특징으로 하는 복합 강관을 이용한 그라우팅 방식의 지반보강장치.

청구항 11항
터널굴착 예정단면이나 사면 및 구조물 기초 지반에 직천공을 통한 강관의 설치 또는 일정 깊이의 천공홀을 형성하여 상기 천공홀에 강관을 설치한 후 상기 강관을 통해 상기 천공홀과 그 주변의 이완영역 및 균열·절리부에 그라우트를 주입하여 원지반의 강도를 증대시키는 강관을 이용한 그라우팅 방식의 지반보강공법에 있어서,
상기 강관의 내부에 일정 길이의 열십자 또는 삼각형 형태의 보강플레이트를 삽입 설치하여 상기 강관의 강성을 보강하되 상기 강관 선단부 내부에 삽입 설치되어 상기 그라우트 주입장치에 의해 주입되는 그라우트를 상기 보강플레이트에 의해 분할된 상기 강관 내부의 분할영역 각각에 분할 주입하는 그라우트 분할 어댑터와 상기 강관의 선단부에 나사 결합을 통해 결합되어지되 그라우트 주입호스가 연결되어 상기 그라우트 주입호스를 통해 주입되는 그라우트를 상기 그라우트 분할 어댑터를 통해 상기 강관 내부로 주입하는 주입호스 커넥터의 구성을 통해 상기 보강플레이트에 의해 분할된 상기 강관 내부의 분할공간으로 상기 그라우트의 동시주입이 가능하도록 하는 한편,
상기 강관에 형성된 분사공 각각의 외측인 강관의 외주면 상에 상기 분사공을 커버하는 분사공 커버 테이프가 더 구성되어 직천공에 의한 강관의 설치 또는 상기 강관을 천공홀 상에 삽입시 이물질의 유입을 방지하는 한편 상기 그라우트의 주입시 상기 강관의 내부를 충진한 후 가압되는 압력에 의해 터져 상기 강관 내부의 그라우트가 천공홀 내부로 분출되도록 한 것을 특징으로 하는 복합 강관을 이용한 그라우팅 방식의 지반보강방법.

청구항 12항
삭제

청구항 13항
제 11 항에 있어서, 상기 강관의 길이 방향 외주면에는 일정 간격으로 간격유지부재가 다수 설치되어 상기 강관이 상기 천공홀의 중앙부에 위치되도록 상기 강관의 외주면과 천공홀의 내주면 간격을 유지시키는 것을 특징으로 하는 복합 강관을 이용한 그라우팅 방식의 지반보강방법.

본 발명은 복합 강관을 이용한 그라우팅 방식의 지반보강장치 및 이를 통한 지반보강공법에 관한 것으로, 강관 내부에 열십자 또는 삼각형 형태로 제작된 일정길이의 보강플레이트를 설치함으로써 강관의 강성을 증대향상시킬 수 있도록 하여 지반의 강도를 향상시킬 수 있도록 함에 그 목적이 있다. 이를 위해 구성되는 본 발명은 터널굴착 예정단면이나 사면 및 구조물 기초 지반에 직천공을 통한 강관의 설치 또는 일정 깊이의 천공홀을 형성하여 강관의 설치 후 천공홀과 그 주변의 이완영역 및 균열·절리부에 그라우트 주입장치에 의한 그라우트의 주입이 이루어지도록 함으로써 원지반의 강도를 증대시키는 강관을 이용한 그라우팅 방식의 지반보강장치에 있어서, 천공홀의 내부에 삽입 설치되어지되 그 외주면에는 내부로 주입되는 그라우트의 분사가 이루어지는 다수의 분사공이 형성된 강관; 강관의 내경에 대응하는 외부 둘레를 갖는 직경으로 형성되어지되 강관의 내부에 삽입 설치되어 강관의 강성을 보강하는 한편 강관의 내부를 다수의 영역으로 분할하는 보강플레이트; 강관의 선단 내부에 삽입 설치되어 그라우트 주입장치에 의해 주입되는 그라우트를 보강플레이트에 의해 분할된 강관 내부의 분할영역 각각에 분할 주입하는 그라우트 분할 어댑터; 및 강관의 선단부에 나사 결합을 통해 결합되어지되 그라우트 주입호스가 연결되어 그라우트 주입호스를 통해 주입되는 그라우트를 분할하는 그라우트 분할 어댑터를 통해 강관 내부로 주입하는 주입호스 커넥터를 포함한 구성으로 이루어진다.
